國盛機械 > 產品中心 > 礦用篩分輸送設備 >
單筒振動磨機

單筒振動磨機

熱銷

【進料粒度】:≤25mm

【生產能力】:≤3000kg/h

【應用范圍】:廣泛應用于選礦、建筑材料、研磨材料、粉未 冶金、電力、陶瓷、耐火材料、磁性材料、化工、食品等多種行業

【產品介紹】:單筒振動磨機屬于振動磨機的一種,從字面意義上就知道,該設備是以單筒的形式來振動物料的。它是一種以球或棒為介質的新型節能型超微粉碎設備

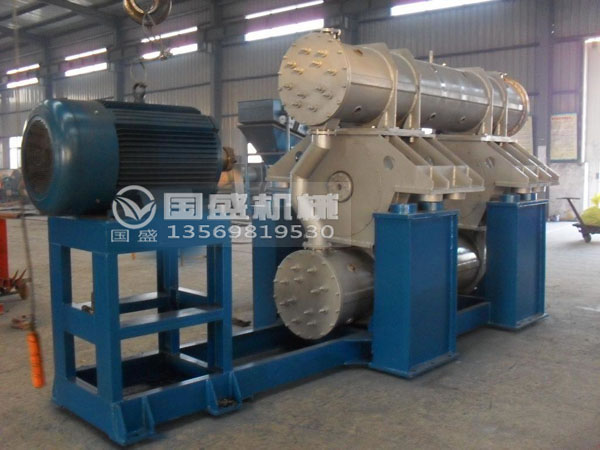

振動磨機

        單筒振動磨機屬于振動磨機的一種,該設備是以球或棒為介質的超微粉碎設備。介質在磨機內振動可使小于2mm的物料粉碎至數微米,該設備是以單筒的形式來振動物料的,它在磨制細粉和超細粉物料時,具有高效、節能、節省空間、產品粒度均勻等優點,所以說該設備在超微粉碎領域內占有重要優勢,并得到了廣泛的應用。

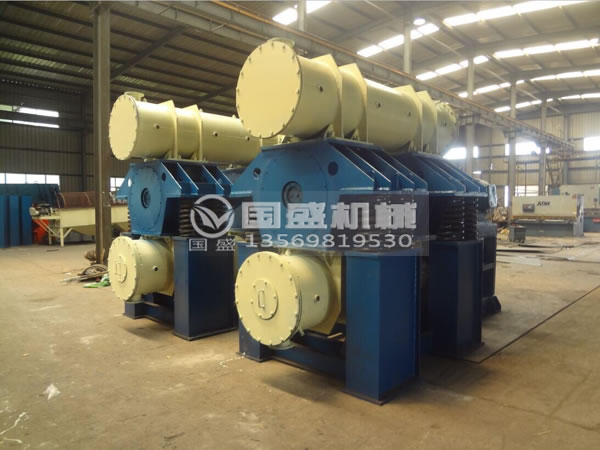

振動磨機

產品特點

1.單筒振動磨機是一款超微粉碎設備振動效率比其它粉磨設備提高2-5倍,而功率消耗卻降低20%-30%
2.該設備在振動時比傳統的回轉式磨機具有明顯的優越性
3.振動強度大所產生的噪音低,對周圍環境不會產生影響
4.被廣泛應用在選礦、建筑材料、研磨材料、粉未冶金、電力等行業,是新型節能型粉磨設備
5.整機的結構緊湊,在安裝和維修工序上非常的方便。

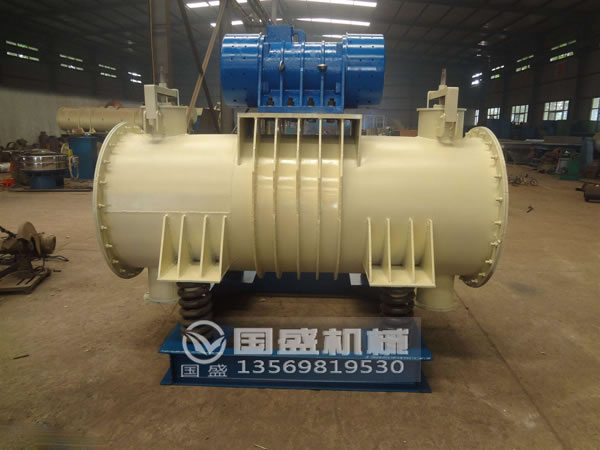

單筒振動磨機

工作原理

      單筒振動磨機有一個圓柱形筒,體內裝有粉磨介質及物料,而筒體支承在彈簧上。在筒體中心管內裝有滾動軸承,軸承內安裝著激振器。激振器由偏心軸及安裝在其上的偏心重物組成。當激振器由電動機與經彈性聯軸器帶動旋轉時,由于慣性離心力的作用,使得支承在彈簧上的筒體發生振動,磨內的介質也跟著振動。當振動頻率較大時,引起介質自轉,拋動及互相沖擊。夾在介質中間的物料受到?jīng)_擊和磨剝作用而粉碎。

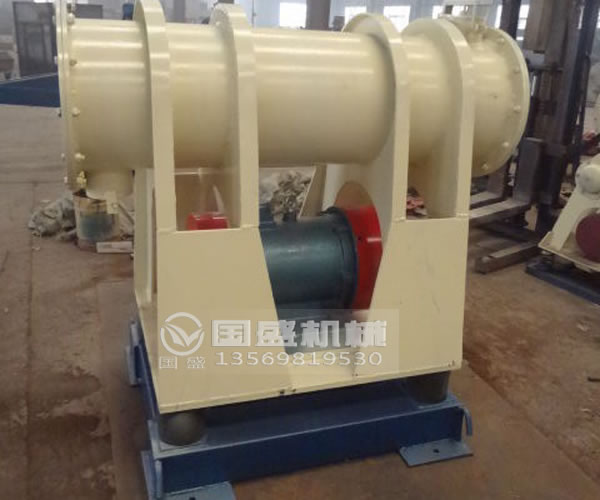

振動研磨機

技術參數


  電機型號 功率(KW) 筒體容積(L) 產量(kg/h) 入料粒度 出料粒度 振頻(r/min) 工作振幅
GSZM5 HB5-6 0.4 5 1-5 0-25 0.1-0.010 960 0-10
GSZM10 HB10-6 0.75 10 5-10 980
GSZM20 HB16-6 11 20 20-50
GSZM50 HB20-6 1.5 50 50-100
GSZM100 HB30-6 2.2 100 50-150
GSZM200 HB50-6 3.7 200 50-200
GSZM400 HB100-6 7.5 400 50-300
GSZM500 HB100-6 8.5 500 50-400
GSZM600 HB140-6 9.5 600 50-600
GSZM800 HB160-6 12 800 50-1000
GSZM1000 HB180-6 14 1000 100-1500
GSZM1200 HB240-6 18.5 1200 100-1800
GSZM1500 HB250-6 21 1500 100-2000
GSZM2000 HB300-6 25 2000 100-3000

振動磨機結構

      單筒振動磨機主要由振動電機、機體、底架、磨筒、襯筒、磨破介質和彈性支撐等幾部分組成。
1.振動電機:為磨機振磨提供能量;振動電機有兩組偏心塊,兩側偏心塊同向轉動,使所需激振力刻度線對準軸端的基準線;
2.磨筒殼體:是磨機振磨的工作體,用以盛裝磨破介質和研磨物。磨筒殼體由1個磨筒組成,磨筒內裝有耐磨襯筒,當襯筒研磨損壞后,可取出更換;
3.底架:通過彈性支撐把機體托起,并保持驅動電機與振動主體撓性聯接距離不變;
4.襯筒:緊貼于磨筒內壁,用以保護磨筒,在磨筒內振磨物料時,同時對磨筒內壁也有較大磨損,在磨筒內裝置易于更換的襯筒,可提高整機的使用壽命;
5.磨破介質:是磨機的研磨主體,用以對物料的沖擊研磨;
6..彈性支撐:裝在四個支點上,每個支點有兩個彈簧,主要作用是使磨機機體處于彈性狀態,并基本隔絕機體振動時對底座的振動沖擊,從而減少磨機傳遞到地基上的動負荷。為了使磨機處于良好的工作狀態,可在彈簧支座的下面加調整墊片,此墊片是用來解決磨體(筒)水平度的安裝問題。每組彈簧在安裝過程中保證彈簧上、下接觸面的同軸度,其允差不超過2mm;


振動磨機型號

常見故障

1.硬質異物混入物料中,使磨內發生突發性振動,應停機排出解決。
2.落料點偏在一邊,也會引起周期性振動,應將物料從磨盤中心喂入。
3.粒度大小變化頻繁,會造成磨輥振蕩,應控制合適的喂料粒度。
4.料流不穩,喂料時多時少,水分時大時小,使得磨機難于適應,促使磨輥跳動,應盡量使料流穩定。
5.料干、粒細,引起拋料形不成料層,緩沖太小,劇烈振動,應改進物料流動阻力。
6.料層逐漸變薄,物料不平衡,通風小;吐渣增多,循環料少;料壓不平衡,料大壓力小,粉磨效率下降,吐渣多而循環料少,這些均會造成料層慢慢變薄而引起振動。改進措施是調整好合適的工藝參數

振動磨機工作原理
