滾軸篩的結構

如果您正在尋找相關產品或有其他任何問題，可隨時撥打我公司銷售熱線，或點擊下方按鈕在線咨詢報價！

全國統一銷售熱線：18637334419

滾軸篩又叫泥石分離機，蝶形篩，滾軸篩分機，多級聯動滾軸篩等等，從名字就可以看出，其用途是非常廣泛的。那么它到底可以做些什么呢 ?現在一些砂石料廠的原料都是泥石混合物，如果不進行處理的話，這樣破碎出來的物料，質量不好影響使用。以前使用洗砂機、洗石機，這樣不但大大增加了成本，而且不環保，浪費水資源，因此研發了泥石分離機，它可以在沒有水的情況下，對泥石混合物進行分離，提升了砂石質量,因此備受客戶青睞。

滾軸篩的結構組成:箱體、襯板、碟盤、傳動軸、調速電機、電機臺座、鏈條鏈輪、支架等組成。箱體是由Q345鋼板焊制而成，強度和剛度都經過多次試驗，符合要求。襯板和碟盤都是用耐磨材料制成，堅固耐用，使用壽命長。電機使用參見說明書。電機臺座一定要固定好，這樣設備才能穩定工作。鏈條鏈輪使用耐磨雙鏈輪鏈條，工作效率高。

滾軸篩是一種特種篩機，它主要應用在粗篩，比如原煤分級、建筑垃圾分選、石頭粗篩等形式，應用非常廣泛。那么滾軸篩究竟是怎么運作的？讓我們來看一看。

一、滾軸篩的設計思想

滾軸篩的主要設計思想是：滾軸篩煤機利用多軸旋轉推動物料前移, 并同時進行篩分。它的工作機構是一排排的篩軸 , 各篩軸按照同一方向旋轉 , 使物料沿篩面向前運動 , 同時攪動物料 , 小于篩孔尺寸的顆粒受自重及篩軸旋轉力的作用從篩孔落下 , 大于篩孔尺寸的顆粒留在篩面上繼續向前運動并進入碎煤機進行破碎。它由電機、減速器、傳動機構、篩軸、機罩、堵煤報警器等組成。工作時，電機通過減速器、傳動鏈條驅動篩軸作同向轉動，推動物料在篩面上向前滾動。物料在滾動過程中，小塊物料落下，大塊物料從篩面滾過，進入碎煤機。本系列設備具有如下特點：1）全部采用鏈條傳動，結構簡單，壽命長，便于維護。2）設有多組篩片清掃器，篩面清潔，篩分效率高，不易堵煤。3）設有堵煤報警器，確保設備安全運行。4）全密封結構，無粉塵泄漏，脊形頂面，便于沖洗。

二、總體結構

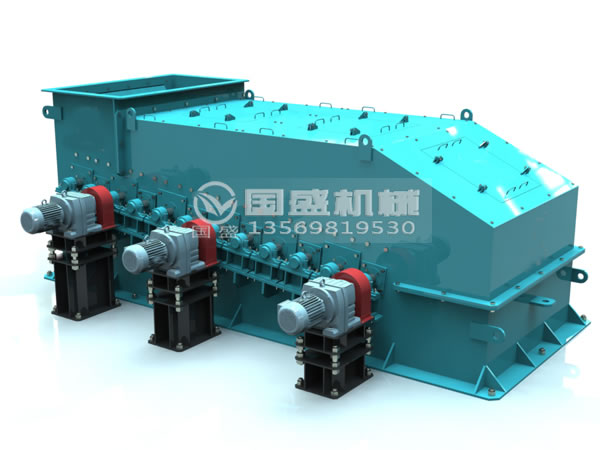

篩機由兩部分組成:篩機主體和傳動機構。篩機主體由篩軸裝配、篩箱、底座和翻板裝置組成;傳動機構由電機、減速器及聯軸器組成。篩機的篩軸部件分別坐落在機座兩側的軸承座支架上 , 每根篩軸都直接連接著1 組傳動機構。為便于制造和維修 ,篩箱與機座、電機底座與機座、篩箱側板組件和蓋板之間靠螺栓連接。
